Informazioni di Base.
Model No.
JDZ10-10
Isolante medio
Resina epossidica
Installazione
Attivo Tipo
Magnetico Struttura Circuit
Tipo monostadio
Principio Trasformazione Voltage
Tipo elettromagnetica
uscita massima
300 va
rapporto di tensione nominale
10000/100V
Rated Insula- Tion Level
12/42/75
frequenza
50 hz
Pacchetto di Trasporto
Carton
Specifiche
35*43*27
Origine
Yueqing City, Zhejiang Province, China
Capacità di Produzione
2000
Descrizione del Prodotto
Zhejiang Maiyu Electric Co., Ltd. È un produttore professionale, serie di interruttori automatici per vuoto ad alta tensione, serie di interruttori automatici per vuoto ad alta tensione per interni, serie di interruttori di carico, serie di scaricatori, serie di sezionatori ad alta tensione, serie di fusibili di caduta, serie di interruttori di messa a terra, serie di scatole di cavi e altre aziende di apparecchiature elettriche, l'azienda è composta da un gruppo di persone che da molti anni si occupano di industria elettrica, con team di ricerca e sviluppo tecnico professionale e di vendita di prodotti,
apparecchiature di produzione perfette, gestione dell'integrità, controllo di qualità rigoroso.

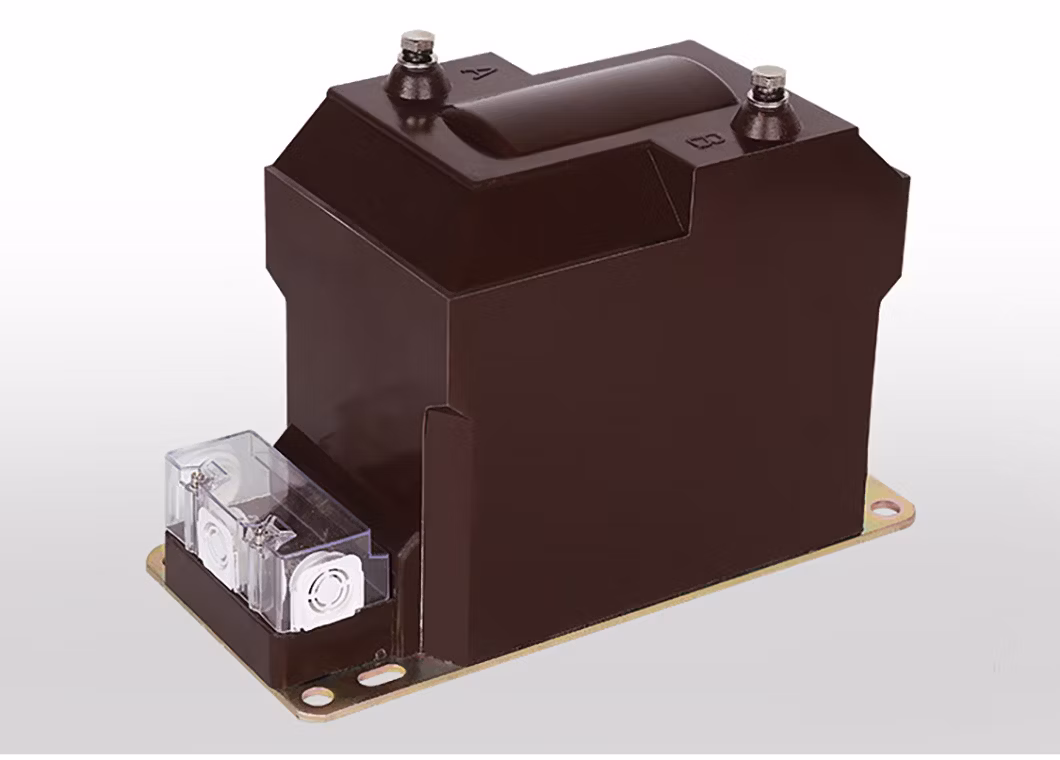

Il trasformatore di tensione JDZ10-10 è un trasformatore speciale che ha le tre funzioni di conversione di tensione, conversione di impedenza e isolamento elettrico. Converte l'alta tensione del circuito ad alta tensione o del circuito a bassa tensione in bassa tensione (solitamente 100 V), che alimenta strumenti e dispositivi di protezione relè che implementano funzioni di misurazione, misurazione, protezione e altre.
Questo prodotto è conforme agli standard sui trasformatori di corrente IEC60044 e GB20840.3-2013.
| JDZ10-3,6,10A1,JDZX10-3,6,10A1(G) Trasformatore di tensione di tipo JDZ10-3,6,10A1,JDZX10-3,6,10A1G | ||||||||||||||||
| Dati tecnici | ||||||||||||||||
| Tipo | Rapporto di tensione nominale (V) | Uscita secondaria nominale (VA) | Uscita max (VA) | Nominale insula- Livello di azione (kV) | Note | Cablaggio diagramma | ||||||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.5/0.5 | 6P | ||||||||||
| 0.2/0.5 | ||||||||||||||||
| JDZ10-3A1 | 3000/100 | 30 | 50 | 100 | 200 | / | / | / | 300 | 3.6/25/40 | "RZL10" Stesso "RZL10" | Figura 1-2 | ||||
| JDZ10-6A1 | 6000/100 | 7.2/32/60 | ||||||||||||||
| JDZ10-10A1 | 10000/100 | 12/42/75 | ||||||||||||||
| JDZ10-10A1 | 10000/100/100 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 | Figura 3-4 | |||||||
| JDZX10-3A1(G) | 3000 /100/100 /|3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 3.6/25/40 | / | Figura 5 | ||||
| JDZX10-6A1(G) | 6000 /100/100 /3/3|3 | 7.2/32/60 | ||||||||||||||
| JDZX10-10A1(G) | 10000 /100/100 3 |313 | 12/42/75 | ||||||||||||||
| JDZX10-10A1(G) | 10g0/1@/1@/100 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 | Figura 6 | |||||||
